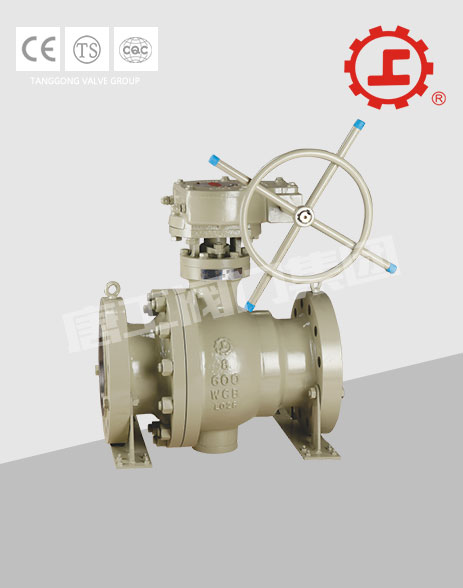

TG005国标固定式球阀唐工阀门

Project Details

Categories:

球阀

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

一、产品特征

公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体

二、PN1.6MPa主要连接尺寸及重量

公称通经		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DN（mm）	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2″	10	18	92	95	65	45	14	2	4-14	60	110
20	3/4″	12.6	20	106	105	75	55	14	2	4-14	65	110
25	1″	17	24	109	115	85	65	16	2	4-14	70	110
32	1-1/4″	22	32	126	135	100	78	16	2	4-18	85	145
40	1-1/2″	26	38	136	145	110	85	16	3	4-18	90	145
50	2″	32.8	46	154	160	125	100	18	3	4-18	98	177
60	2-1/2″	46	60	170	180	145	120	20	3	8-18	110	190

三、主要零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q 41F-16C Q41F-25C Q41F-40C	A105、45	1Cr18/ 1Cr18Ni9Ti	不锈钢SS304	聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
硝酸类	Q41F-16P Q41F-25P Q41F-40P	SS304/ 1Cr18Ni9Ti	SS304/ 1Cr18Ni9Ti
醋酸类	Q41F-16R Q41F-25R Q41F-40R	SS316/ 1Cr18Ni12Mo2Ti	SS316/ 1Cr18Ni12Mo2Ti
